Una depuradora bien planteada no solo mantiene el agua limpia: también reduce averías, evita consumos inútiles y hace mucho más sencillo el mantenimiento semanal. Yo la entiendo como un circuito completo, no como una máquina aislada, y por eso conviene ver cómo encajan la aspiración, la bomba, el filtro y la válvula selectora. En esta guía te explico el recorrido del agua, qué hace cada pieza, cómo leer un montaje real y qué fallos delatan que algo no está bien ajustado.
Lo esencial que conviene tener claro antes de abrir la tapa
- El agua entra por skimmers, sumidero y toma limpiafondos, y vuelve limpia por las boquillas de impulsión.
- La bomba da caudal; el filtro retiene la suciedad; la válvula selectora decide el modo de trabajo.
- La presión del manómetro ayuda a saber cuándo toca lavar el filtro.
- Apagar la bomba antes de cambiar la posición de la válvula evita daños innecesarios.
- Un pH entre 7,2 y 7,6 y una desinfección correcta hacen que la filtración trabaje mucho mejor.

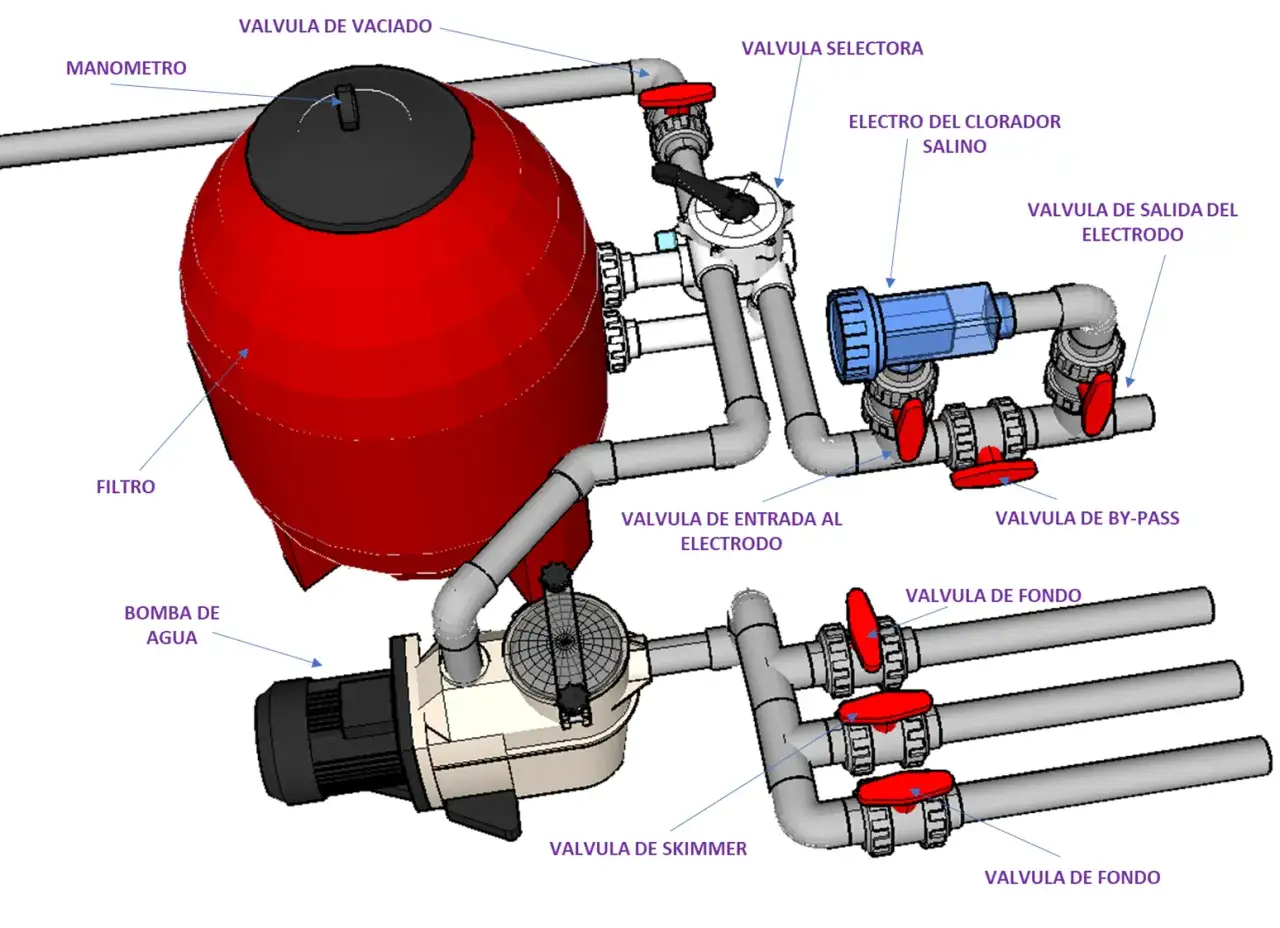

Qué representa realmente el esquema de una depuradora
Cuando hablamos de un esquema de depuradora para piscina, no nos referimos solo al equipo que está junto al vaso, sino al recorrido completo del agua. En un buen plano se ve qué entra, qué impulsa, qué filtra, por dónde se devuelve el agua y qué líneas se reservan para vaciado o limpieza. Esa lectura evita muchos errores cuando la piscina se reforma, se amplía o simplemente empieza a dar problemas.
Yo suelo fijarme primero en la lógica del circuito: aspiración, bomba, filtración, retorno. Si esa secuencia está clara, es mucho más fácil entender dónde se pierde caudal, por qué sube la presión o qué válvula está mal posicionada. Con esa idea en mente, el siguiente paso es identificar cada pieza con nombre y función.
Los componentes que de verdad importan en el circuito
No todas las instalaciones llevan exactamente lo mismo, pero en una piscina doméstica en España lo normal es encontrar una base bastante reconocible. En la práctica, el esquema gira alrededor de unas pocas piezas bien definidas, y cada una tiene un papel muy concreto.
| Componente | Función | Qué suele delatar un problema |
|---|---|---|
| Skimmer | Recoge hojas, insectos y suciedad superficial antes de que se hundan. | El agua de superficie queda sucia o se oye aspiración irregular. |
| Sumidero o desagüe de fondo | Aspira agua desde el fondo y ayuda a equilibrar la circulación. | La limpieza del fondo empeora o la aspiración pierde fuerza. |
| Toma limpiafondos | Permite conectar el limpiafondos manual para aspirar sedimentos. | Cuesta cebar la manguera o la succión es inestable. |
| Bomba | Impulsa el agua por todo el circuito. | Ruidos, vibración, falta de caudal o entrada de aire. |
| Prefiltro de la bomba | Retiene residuos gruesos antes de que lleguen al impulsor. | La tapa se ensucia rápido o la bomba trabaja forzada. |
| Filtro de arena, vidrio o cartucho | Retiene partículas finas y deja el agua preparada para el retorno. | Agua turbia, presión alta o ciclos de lavado demasiado frecuentes. |
| Válvula selectora | Dirige el agua a filtración, lavado, enjuague, recirculación o vaciado. | No responde bien, pierde agua o se ha movido con la bomba en marcha. |
| Manómetro | Mide la presión del filtro y orienta sobre el estado del sistema. | La presión sube respecto al valor de trabajo normal. |
| Boquillas de impulsión | Devuelven el agua filtrada al vaso y ayudan a mover la suciedad hacia los skimmers. | Chorro débil, mal reparto del agua o zonas muertas en la piscina. |
| Válvulas de corte | Aíslan líneas para mantenimiento o para regular aspiración y retorno. | La instalación no se puede equilibrar bien o cuesta intervenir sin vaciar. |
Cómo circula el agua paso a paso
Yo explico el circuito siempre en el mismo orden porque es la forma más rápida de entenderlo. Si cada fase tiene sentido, se detectan antes las pérdidas de caudal, los atascos y los montajes mal resueltos.
- El agua entra por skimmers, sumidero o toma limpiafondos.
- Llega a la bomba, donde el prefiltro retiene hojas, pelos y restos grandes.
- La bomba envía el caudal al filtro, que atrapa la suciedad fina.
- La válvula selectora decide si el agua sigue a filtración, se lava el filtro o se deriva a desagüe.
- El agua limpia regresa al vaso por las boquillas de impulsión.
La clave no es solo que el agua circule, sino que lo haga con un recorrido limpio y sin demasiadas pérdidas de carga. Cuantos más codos innecesarios, más tramos mal dimensionados o más válvulas medio cerradas haya, peor rendirá la instalación. Y cuando el caudal baja, el primer sospechoso casi nunca es el filtro en sí, sino el conjunto. Eso nos lleva a la pieza que más dudas genera: la válvula selectora.
Qué hace cada posición de la válvula selectora
La válvula selectora de seis vías es uno de esos elementos que se usan a diario, pero que se entienden poco. En realidad, solo hay que leerla como lo que es: una central de desvío del agua. Eso sí, la bomba debe estar apagada antes de cambiar de posición; mover la maneta con el motor en marcha puede dañar la válvula y forzar el conjunto.
| Posición | Para qué sirve | Cuándo usarla |
|---|---|---|
| Filtración | Es la posición normal de trabajo, donde el agua pasa por el filtro y vuelve limpia a la piscina. | Uso diario o continuo en temporada. |
| Lavado | Invierte el flujo para limpiar la carga filtrante y expulsar la suciedad al desagüe. | Cuando sube la presión del manómetro o baja el rendimiento del filtro. |
| Enjuague | Asienta el material filtrante y arrastra residuos que hayan quedado tras el lavado. | Justo después del lavado, antes de volver a filtrar. |
| Recirculación | Hace pasar el agua sin filtrarla, útil para moverla sin cargar el filtro. | En situaciones puntuales, no como modo habitual. |
| Vaciado | Envía el agua directamente al desagüe. | Para bajar nivel o vaciar parcialmente el vaso. |
| Cerrado | Bloquea el paso del agua. | Solo con la bomba parada y en tareas de mantenimiento. |
En un lavado normal, yo prefiero no alargar más de la cuenta el proceso: entre 2 y 3 minutos suele ser suficiente, o hasta que el visor salga limpio. Después, un enjuague corto, de unos segundos, deja el filtro preparado para volver a trabajar. La posición exacta y el sentido de los puertos puede variar algo según el fabricante, así que conviene leer la serigrafía de la propia válvula y no dar nada por supuesto. Con ese control, el siguiente paso es traducir el esquema a una instalación real.
Cómo leer un montaje real sin confundirte
Cuando reviso una instalación, me interesa más el orden lógico que el dibujo bonito. La aspiración debería llegar de forma clara desde skimmers, sumidero y toma limpiafondos hacia la bomba; después, el agua debe salir de la bomba al filtro, pasar por la selectora y volver al vaso por las boquillas de impulsión. Si existe clorador salino, dosificador o intercambiador de calor, suele colocarse en la línea de retorno, después de la filtración.
Hay detalles que parecen menores, pero cambian mucho el resultado. Las válvulas de corte deben quedar accesibles, las uniones deben poder inspeccionarse y las tuberías no deberían acumular codos sin necesidad. En una reforma de piscina, yo valoro mucho que el cuarto técnico quede ordenado: cuando llegue una avería, ese orden ahorra horas. Si la instalación es desmontable o muy compacta, la lógica es la misma, solo que todo está más concentrado.
También conviene comprobar la relación entre nivel de agua y aspiración. Si el nivel baja por debajo del skimmer, la bomba puede coger aire y perder cebado. Y si el retorno está mal orientado, el agua se queda casi quieta en ciertas zonas del vaso, algo que luego se traduce en suciedad acumulada. Desde ahí, los fallos más comunes se leen casi solos.
Errores típicos que acaban en agua turbia o consumo excesivo
La mayoría de los problemas no vienen de una sola pieza rota, sino de una combinación pequeña de fallos. Yo suelo buscar primero señales visibles: presión alta, ruido en la bomba, flujo débil o agua que no termina de aclararse. Esa combinación suele apuntar a uno de estos escenarios.
| Síntoma | Causa probable | Qué revisaría primero |
|---|---|---|
| Agua turbia aunque la bomba funcione | Filtro sucio, tiempo de filtración insuficiente o pH fuera de rango. | Lavado del filtro, horas de trabajo y valores de pH. |
| Bomba ruidosa o con burbujas | Entrada de aire, tapa del prefiltro mal cerrada o nivel de agua bajo. | Junta de tapa, nivel de piscina y posibles fugas en aspiración. |
| Presión demasiado alta | Filtro colmatado o caudal mal repartido. | Manómetro, lavado del filtro y estado del material filtrante. |
| Muy poca aspiración en skimmers | Válvulas mal posicionadas, cesta obstruida o tubería parcialmente cerrada. | Llaves de aspiración, prefiltro y hojas acumuladas. |
| Retorno débil por las boquillas | Filtro saturado, impulsor sucio o línea con demasiadas pérdidas. | Caudal real, estado del filtro y recorridos de la tubería. |
También veo a menudo un error que parece inocente y no lo es: dejar las boquillas mal orientadas. Si el agua no genera una circulación circular o ligeramente dirigida hacia los skimmers, la suciedad se mueve peor y la depuradora acaba trabajando más tiempo para un resultado peor. Y si además el pH está desajustado, el agua puede parecer sucia aunque el sistema esté moviendo caudal suficiente. Por eso el mantenimiento no debe limitarse a “que la bomba arranque”.
Qué conviene revisar para que el sistema funcione todo el verano
En temporada alta, yo me quedo con una rutina muy concreta y bastante realista. Limpiar la cesta del skimmer y el prefiltro de la bomba, vigilar la presión del manómetro y lavar el filtro cuando toca suele marcar la diferencia entre una piscina cómoda y una que exige atención continua. En muchas casas, con uso normal, el lavado del filtro se acaba haciendo cada 7 a 10 días en verano; si hay mucho uso, calor fuerte o viento con polvo, el intervalo baja.
Además, el mantenimiento químico no va por libre. Un rango de pH entre 7,2 y 7,6 y una desinfección bien ajustada ayudan a que el filtro trabaje mejor y a que el agua se mantenga estable. Si el agua está descompensada, la filtración sigue moviendo líquido, pero el resultado visual y sanitario empeora. Por eso yo siempre miro el circuito hidráulico y el equilibrio químico como un solo sistema, no como dos tareas separadas.
Hay otra comprobación sencilla que merece la pena: revisar juntas, tapones de vaciado, uniones y racores al inicio de la temporada. Una pequeña toma de aire o una fuga lenta no siempre se ve a simple vista, pero puede hacer que la bomba pierda cebado, que aumente el ruido y que el consumo eléctrico suba sin que nadie entienda por qué. Con cuatro revisiones bien hechas, el sistema aguanta mucho mejor.
La comprobación final que yo haría antes de darlo por bueno
Si tuviera que resumirlo en una sola idea, diría que una depuradora funciona bien cuando el esquema está pensado para facilitar la circulación, no para complicarla. El agua debe entrar sin esfuerzos innecesarios, pasar por un filtro que pueda limpiarse con facilidad y volver al vaso sin zonas muertas ni accesorios mal colocados. Eso es lo que marca la diferencia entre una instalación que “funciona” y otra que realmente da poco trabajo.
Antes de dar por cerrado un montaje, yo comprobaría cuatro cosas: que la aspiración está equilibrada, que la bomba trabaja sin aire, que la selectora tiene un uso claro y que el retorno crea movimiento suficiente en toda la piscina. Si todo eso encaja, el resto suele ser mantenimiento normal, no una lucha constante contra el agua turbia. Y si algo no encaja, casi siempre conviene revisar el circuito completo antes de cambiar piezas por intuición.
Si el agua no circula bien, casi nunca falla solo la química: primero revisa el circuito, la válvula, el prefiltro y la presión del filtro. Con ese orden, cualquier ajuste deja de ser ensayo y error y pasa a ser una comprobación lógica.
